X-ray螢光-XRF ASTM E539：X射線螢光光譜儀(XRF)在航太產業中鈦合金成分分析的應用

在現代航太產業中，材料科學和工程技術扮演著至關重要的角色，確保飛機和太空飛行器的結構完整性和安全性。鈦合金Ti-6Al-4V合金由於其高強度重量比和優異的耐腐蝕性，廣泛應用於航太領域。然而，確保這些材料的成分組成符合規範至關重要。ASTM E539 是一種標準測試方法，利用 X 射線螢光光譜法(XRF)分析鈦合金的組成，該方法適用於Ti-6Al-4V鈦合金化學成分範圍元素的資料。用意於常規生產控制和化學成分測定，以證明材料規格符合，本文我們將探討XRF在航太產業中的應用及其優勢和挑戰。

✎ ASTM E539 概述

ASTM E539為美國材料與試驗協會定義標準化的測試方法，用於X射線螢光光譜法(XRF)確定鈦合金的化學組成。XRF是一種非破壞性分析技術，通過激發樣品中的元素並測量其特徵螢光X射線來確定其元素組成。此方法特別適合於需要快速、準確和非破壞性分析的應用。

✎ XRF在航太產業中的應用

在航太產業中，鈦合金的應用廣泛，包括飛機結構件、發動機零件和緊固件等。以下是X射線螢光光譜法(XRF)在航太產業中具體應用的一些例子：

材料驗證-在飛機製造過程中，確保所用材料的組成符合規範至關重要。根據波音公司(Boeing Co.)文件中的描述，Olympus Evident Vanta XRF分析可用於檢查鈦合金的組成，確保其符合如：Ti-6Al-4V 等特定合金的標準(圖1)。這一過程有助於防止使用不合格的材料，從而避免潛在的結構故障。

品質控制-在生產過程中，品質控制是一個持續的過程。XRF可以在不同的生產階段進行快速檢查，確保每個批次的材料都符合規定的化學組成。例如，波音文件中提到的使用 XRF檢查機身框架和地板樑連接配件的材料組成，就是一個典型的應用案例。

維修和保養-在飛機的維修和保養過程中，XRF也可以用來檢查更換零件的材料組成，確保其與原廠規格一致。這對於延長飛機的使用壽命和保持其性能至關重要。

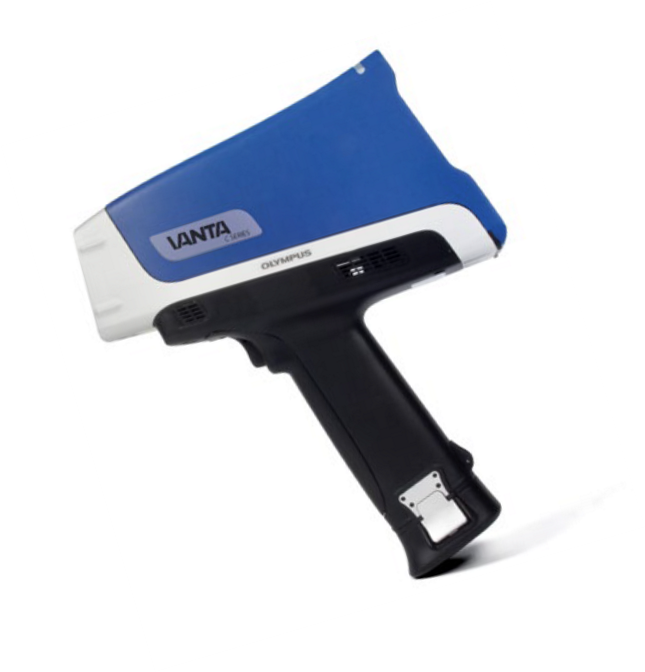

▲圖一 Olympus Evident Vanta XRF符合ASTM E539、波音(Boeing)用以檢測鈦合金Ti-6Al-4V

✎ 挑戰和限制

儘管X射線螢光光譜儀(XRF)在航太產業中具有顯著的優勢，但它也面臨一些挑戰和限制：

元素檢測限制-XRF對於某些輕元素（如硼B、碳C、氮N等）無法分析，這可能會限制在某些應用中的使用。

表面狀況影響-樣品表面製程會影響XRF的檢測結果，如表面有鍍層。因此，在檢測前需要對樣品進行適當的處理，以確保結果的準確性。

輻射安全-使用XRF進行分析涉及X射線(X-Ray)的使用，操作人員必須接受適當的輻射安全培訓並遵守相關的安全規定。根據波音公司的文件，操作員需配備個人輻射劑量計設備並參加輻射暴露監測計劃。


▲圖二 Vanta XRF為波音(Boeing)用於檢驗鈦合金之XRF型號

ASTM E539 提供了一種標準化的測試方法，利用XRF技術分析鈦合金的化學組成，這在航太產業中具有廣泛的應用(詳圖2.)。XRF的非破壞性、快速和準確的特性，使其成為確保材料質量和組成符合規範的重要工具。然而，操作中的挑戰和限制也需要得到重視，以確保檢測結果的準確性和可靠性。隨著技術的不斷進步，XRF在航太材料分析中的應用前景將會更加廣闊，為航太產業的發展提供有力支持。
